聚丙烯立式、卧式储罐

聚丙烯卧式系列储罐、储槽、贮罐、贮槽

一、概述
目前我公司生产的聚丙烯立式卧式储罐、储槽、贮罐、贮槽己广泛用于化工、医药、染料、化纤、冶金、纺织等工业，贮存各种腐蚀性介质具有防腐，使用期长、自重量轻、强度高、运输安全、保养维修方便等优点。本设备工作压力为常压，工作温度—10℃—120℃。
二、聚丙烯储罐、储槽、贮罐、贮槽规格
1．聚丙烯卧式系列储罐示意图表：

公称容积 m³	计算容积 m³	主要尺寸
公称容积 m³	计算容积 m³	φ	L	L1	a人孔	b进料口	c出料口	d放空口	e1-2液位口
0.5	0.51	600	1900	160	─	50	50	25	20
1	1.01	800	2100	1800	─	50	50	25	20
2	2.01	1000	2800	2300	400	50	50	25	20
3	3.21	1200	2900	2400	400	50	50	25	20
4	4.00	1200	3700	3200	400	50	50	25	20
5	5.18	1400	3400	2900	400	50	50	25	20
6	6.10	1600	3200	2700	400	50	50	25	20
8	8.14	1800	3400	2800	400	50	80	25	20
10	10.17	1800	4200	3600	400	50	80	25	20
12	11.95	1800	4900	3900	400	50	80	25	20
15	15.32	2200	4300	3500	400	50	80	25	20
20	20.26	2200	5600	4800	400	50	100	25	20
30	30.07	2600	6000	5000	400	50	100	25	20
40	40.15	2600	7900	6900	400	50	100	25	20
50	50.47	2800	8300	7400	400	50	100	25	20
60	60.31	2800	10200	9000	400	50	100	25	20

注：储罐直径、长度及管口大小可根据客户要求定做。

聚丙烯立式系列储罐、储槽、贮罐、贮槽

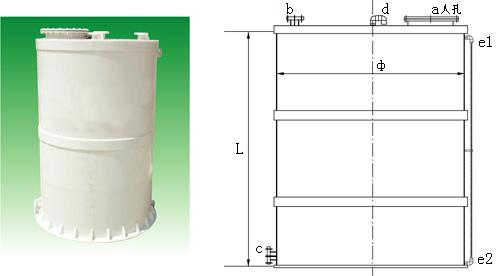

2．聚丙烯立式系列储罐示意图表:

公称容积 m³	主要尺寸
公称容积 m³	φ	L	a入孔	b进料口	c出料口	d放空口	e1-2液位口
0.5	800	1000	─	50	50	25	20
1	1000	1300	─	50	50	25	20
2	1200	1800	400	50	50	25	20
3	1400	2000	400	50	50	25	20
4	1600	2000	400	50	50	25	20
5	1600	2500	400	50	50	25	20
6	1800	2300	400	50	50	25	20
8	1800	3250	400	50	80	25	20
10	2200	2600	400	50	80	25	20
15	2500	3000	400	50	80	25	20
20	2600	3700	400	50	80	25	20
30	2800	4800	400	50	100	25	20
40	3200	5000	400	50	100	25	20
50	3500	5200	400	50	100	25	20
60	3500	6200	400	50	100	25	20

注：储罐直径、长度及管口大小可根据客户要求定做。
